南水北调工程北京公路段钻孔取芯检测及质量评价

李伟

15011269786

【摘要】：混凝土钻孔取芯机(路面检测专用)主要技术指标
　 采用汽油发动机为动力
    最大钻孔取芯直径：Φ200mm、最大钻孔取芯深度：400-5000mm(可配加长杆30厘米/根)、
    钻孔方向：垂直向下、进给方式：手动、自动、主轴转速：800-1200。
混凝土钻孔取芯机(路面检测专用)结构组成
　　主要结构为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。混凝土钻孔取芯机起动方便、运转可靠、操作简单方便!广泛应用在公路、机场、港口、码头、大坝等混凝土、沥青路面的必备检测设备主要用于钻取混凝土、沥青混凝土的试芯，进行抗压、抗折试验。
混凝土钻孔取芯机(路面检测专用)性能特点：
   1。道路路面取芯机,15HP汽油机驱动，可移动,独立完整的取芯系统，减少施工成本。
   2。取芯所需时间最小化，非常稳定的取芯平台有效地延长钻头寿命，快速取芯的汽油机动力系统 。
   3。现场独立操控:  四冲程15匹独立汽油机动力系统无需额外的动力供应，稳定的取芯平台性能可靠。  混凝土钻孔取芯机
   4。重型, 双精度平台立柱结构，精密加工的铝锌铸造合金机架装配。
   5。平滑精确的球状进给螺杆系统，取芯范围广(可钻取不同直径大小的芯样)
   6。通用取芯系统，可由车辆携带或安装在拖车/皮卡上。
   7。精确的钻孔定位以及轻松调整取芯平台,平台带有直径100mm的聚甲醛树酯轮子。
   8。最大取芯直径可达203mm，最大立柱行程 609mm

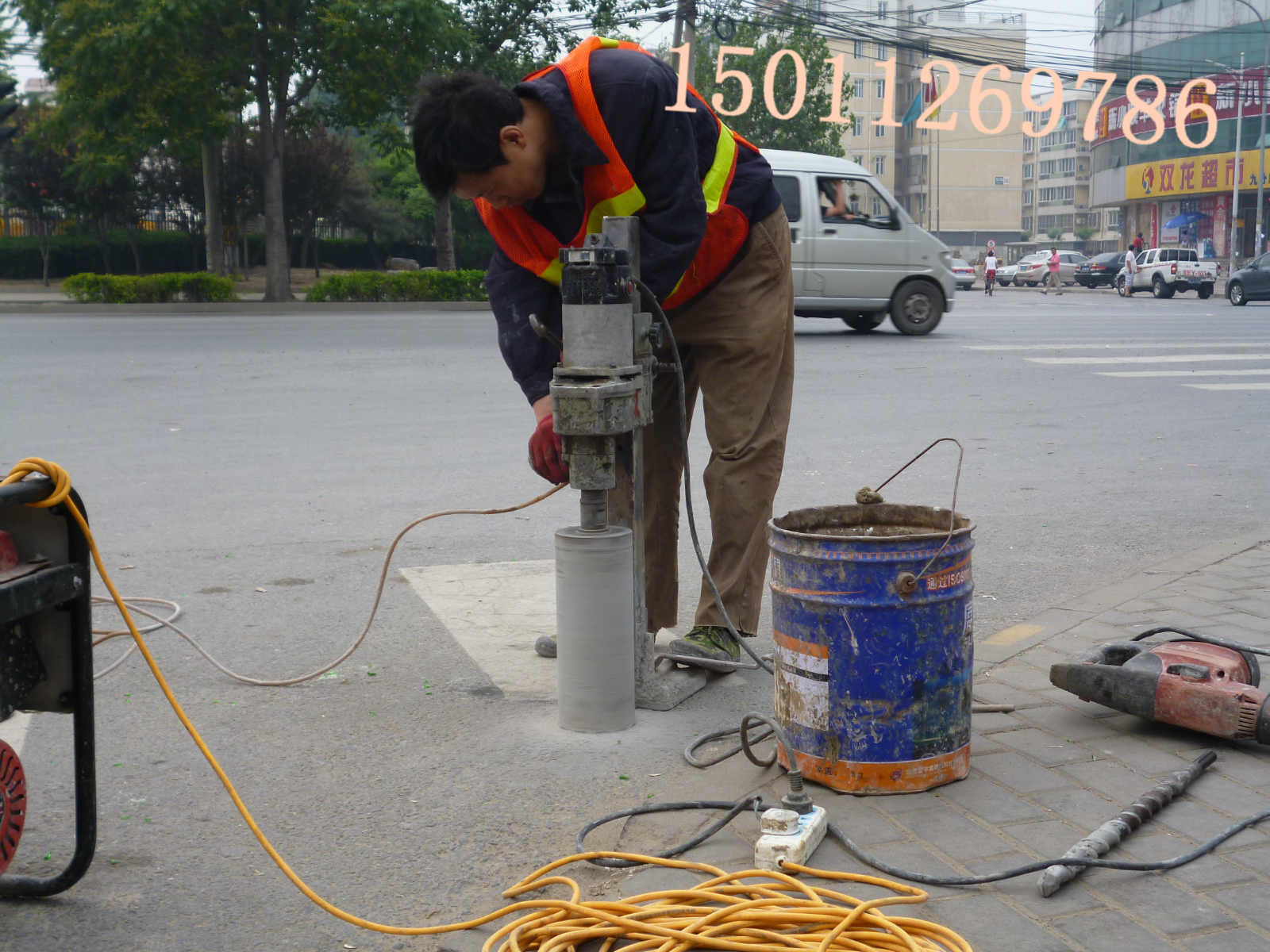

混凝土钻孔取芯机(路面检测专用)操作方法：
　(1) 安装上合适直径的空心钻头。
   (2) 将钻孔移至所需工作处，用膨胀螺丝将钻孔固定，调整地脚螺丝，使钻机稳定。或用足够重的底板固定钻孔取芯机，防止钻孔取芯时机器移动。 　
　(3) 接上水源，检查是否有水流出。 　
　(4) 启动发电机，打开电路开关。 　
　(5) 旋转手柄将钻头轻轻接触被切削处，待钻头切进约l0mm时，可通过手柄加压来加快旋进速度。
  (6) 待切削完毕，可保持旋转，提升钻头，距试件表面约有5mm时，可关闭电源，钻头离开试件表面，关闭水源。
　(7) 卸去固定螺栓，拖离取芯机，用夹钳取出试样。
混凝土钻孔取芯机(路面检测专用)本实用新型涉及一种混凝土钻孔取芯机
      包括汽油发动机升降机构和立轴，汽油发动机的输出端装配有一变速箱，汽油发动机的输出轴与变速箱的输入轴同轴线装配，变速箱的输出轴通过皮带传动与立轴相连。由于本实用新型在汽油发动机输出端设置有一级变速箱，使得后续二级皮带传动的减速任务大为减轻，皮带传动部分输入、输出轮的半径比及外形尺寸更加优化和合理，很好地提高了传动效率，整机外形尺寸更加紧凑合理，满足了现场施工的实际需要，有很好的实用价值。另外，减速箱采用链传动且与发动机直联，结构简单，尺寸紧凑；升降

【作者单位】： 北京市交通局  北京市建业通检测  北京辰龙工程技术有限公司
【关键词】：  取芯检测  钻孔取芯  取芯公司  抗压强度  质量评价
